26 May 2017

Penyebab Tegangan Listrik Naik Turun dan Cara Mengatasinya



Tegangan listrik naik turun tidak stabil, hal tersebut tentu pernah anda alami sebelumnya. Tegangan listrik yang tidak stabil tentu tidak hanya akan mengganggu jalannya arus listrik namun juga memiliki resiko merusak alat- alat elektronik yang anda gunakan di rumah. Oleh sebab itu, tak heran jika banyak yang mengeluh ketika tegangan listrik di rumah mereka acap kali tidak stabil. Nah, bagi anda yang hendak ingin menstabilkan tegangan listrik, ketahui penyebab tegangan listrik naik turun dan cara mengatasinya.

Penyebab Tegangan Listrik Naik Turun


Penyebab  tegangan listrik naik turun bisa disebabkan oleh banyak faktor. Mungkin karena jaringan listrik di rumah anda yang tidak standar, bisa jadi kabel yang digunakan tidak sesuai dengan standar yang PLN rekomendasikan atau mungkin bisa juga disebabkan karena trafo mengalami penurunan tegangan langsung dari PLN yang tidak stabil.  Meski demikian, faktor paling umum yang acap kali terjadi adalah terjadinya kelebihan beban yang memungkinkan terjadinya listrik hidup mati di beberapa area berbeda di satu wilayah.  Hal tersebut sering dirasakan di negra Indonesia yang umumnya merupakan Negara berkembang dengan pasokan listrik yang tidak stabil dan tidak merata sehingga naik turunnya tegangan listrik sejatinya merupakan sebuah hal yang sudah sering terjadi dan sudah sering dianggap wajar.

Cara Mengatasi Tegangan Listrik Naik Turun

Ada beberapa cara mengatasi tegangan listrik naik turun yang dapat pemilik rumah lakukan. Beberapa diantaranya bisa menggunakan alat- alat elektronik tertentu yang berfungsi untuk menstabilkan aliran listrik yang ada di rumah anda.

1.       Menggunakan Stabilizer Listrik


Langkah pertama yang dapat dilakukan adalah dengan mencoba menggunakan alat penyeimbang tegangan listrik atau yang biasa disebut dengan stabilizer listrik. Dengan menggunakan stabilizer listrik, diharapkan perangkat elektronik seperti mesin cuci, tv serta laptop diharapkan akan lebih awet dan terhindar dari resiko rusak dan mati akibat tegangan listrik yang naik turun.

2.       Menggunakan  UPS

Anda pasti sering mengalami listrik rumah atau memang listrik dari PLN yang sering hidup mati. Hal tersebut akan memicu tegangan listrik yang kurang stabil, oleh sebab itu alangkah baiknya anda dapat menggunakan sebuah alat yang disebut dengan UPS. UPS adalah kepanjangan dari Uninterruptible Power Supply.


Fungsi UPS adalah sebagai pengganti energy listrik sementara ketika listrik rumah hidup padam, hidup padam tidak stabil. UPS juga sering digunakan di perusahan- perusahaan atau kantor- kantor besar yang bertujuan sebagai tenaga sementara sebelum mulai mematikan server utama sehingga server tidak down dan data tersimpan dengan aman / tidak bocor.  Anda juga bisa menggunakan UPS sebagai cadangan tenaga listrik sambil menunggu anda menyalakan genset rumah anda.

22 May 2017

Skema Rangkaian Inverter 5000 watt dengan Gambar


Skema inverter 5000 watt- Dalam ilu elektronika dan aplikasiannya, terdapat beragam jenis watt inverter. Mulai dari inverter yang memiliki watt kecil, mulai dari 100 watt, 300 watt, hingga inverter yang memiliki watt yang lumayan besar dan dapat memberikan daya pada barang-barang elektronik yang besar seperti kipas angin, televisi, hingga mesin cuci. Inverter dengan watt besar ini rata-rata berkisar antara 2000 watt, 3000 watt hingga inverter yang dapat menyediakan daya sebesar 5000 watt.

Fungsi Inverter 5000 watt

membuat skema inverter 5000 watt

Inverter memiliki fungsi sebagai alat yang dapat merubah, mengganti atau mengkonversi daya dari tegangan yang rendah yang menggunakan arus tegangan searah atau Direct Current (DC) menjadi tegangan yang lebih tinggi dengan arus tegangan bolak-balik atau disebut juga Alternating Current (AC). Karena skema inverter biasa digunakan untuk merubah tegangan yang kecil menjadi tegangan listrik yang lebih tinggi. Tegangan yang dirubah umumnya sebesar 12 volt menjadi tegangan yang lebih besar yaitu 220 volt. Hal ini kemungkinan disebabkan karena umumnya aki atau baterai yang tersedia memiliki tegangan sebesar 12 volt. Rangkaian inverter termasuk ke dalam jenis perangkat listrik yang memiliki harga yang cukup mahal, apalagi rangkaian inverter yang memiliki daya sebesar 5000 watt. Rentang harga untuk inverter ini mulai dari 200 dollar atau setara dengan Rp.2.668.497 hingga 750 dollar atau setara dengan Rp.10.005.622,-.

Untuk itu walaupun alat ini sangat bermanfaat dalam kehidupan, namun tidak banyak orang yang memilikinya, maka akan sangat menguntungkan untuk dapat menghemat budget dan pengeluaran jika seseorang dapat menciptakan sebuah inverternya sendiri. Kali ini kita akan bahas tentang skema inverter 5000 watt yang mana skema inverter ini sangat bermanfaat untuk menambah pasokan listrik cadangan bagi rumah yang tentu saja dapat digunakan ketika dalam keadaan mati lampu.

Penggunaan Skema PWM


Pada skema inverter kali ini menggunakan Pulse Width Modulator atau biasa disingkat dengan PWM. PWM sendiri adalah sebuah teknik modulasi yang digunakan dengan mengubah duty cycle atau lebar pulsa dengan nilai frekuensi dan amplitudo yang tetap. Tipe PWM yang digunakan untuk menciptakan skema inverter 5000 watt ini menggunakan PWM dengan tipe SG3524, sedangkan IC yang digunakan pada skema inverter ini berfungsi sebagai osilator 50Hz, yang berfungsi sebagai pengukur tegangan output agar dapat mengeluarkan output seperti yang diinginkan. Input daya yang dimiliki oleh inverter tersebut mulai dari 250 watt hingga 5000 watt output. Pada trafo yang digunakan dalam skema inverter ini adalah travo yang memiliki tipe CT.

membuat skema inverter 5000 watt


Dalam membuat skema inverter 5000 watt initentunya dibutuhkan kesabaran, ketekunan juga ketelitian yang tinggi. Karena jika salah dalam penempatannya ataupun letaknya, maka inverter tidak dapat berfungsi dengan semestinya. Dalam merakit skema inverter ini sangat disarankan untuk menggunakan pelindung badan. Seperti sarung tangan pelindung untuk melindungi tubuh terutama bagian tangan yang bersentuhan secara langsung dari sengatan listrik. Menggunakan baju juga celana panjang juga disarankan agar kulit tidak bersentuhan langsung dengan peralatan listrik tersebut. Pastikan bahwa anda adalah seorang yang benar benar mengerti dalam merangkai inverter. Tidak disarankan untuk mencoba-coba jika anda belum memiliki ilmu dasar dan mengerti tentang inverter dan seluk beluknya secara jelas. Selamat mencoba!

21 May 2017

Hal yang Perlu Diperhatikan Sebelum Membeli TV

Jika kita mendengar kata televisi maka hubunganya adalah hiburan. Sampai saat ini TV sudah menjadi barang kebutuhan yang tidak bisa ditinggalkan. Karena TV merupakan kebutuhan, maka tidak heran jika yang memiliki satu TV kadang tidak menjamin satu keluarga mempunyai selera tontonan yang sama. Jika sudah begitu mereka yang mampu membeli pasti memiliki TV lebih dari satu.

Saat ini teknologi TV sudah maju dan berkembang pesat. Jika ingin membeli TV, hal yang harus anda pahami bahwa TV saat ini yang sedang banyak di pasaran ialah jenis LED TV. Namun jika anda ingin membeli TV jenis CRT maka harus dipertimbangkan lagi terhadap keunggulan dari jenis led TV.

Saat anda ingin membeli TV hendaknya diperhatikan sebelum anda pergi ke toko. Perlu persiapkan pertimbangan jika tidak ingin bingung ketika di toko. Berikut ini adalah beberapa hal yang bisa anda lakukan sebelum membeli TV:

1). Tentukan bajet anda
Ketika anda mempunyai keinginan untuk membeli TV, pertama tentukan dana anggaran yang akan digunakan untuk membeli. Pertimbangan ini penting untuk menghemat pengeluaran anda. Bajet harus sebanding lurus dengan kebutuhan. Maksud nya, jika anda membeli TV hendaknya melihat untuk keperluan apa, misalnya untuk ntn TV sekeluarga letaknya khusus di ruang ntn TV, maka cocok untuk TV berukuran lebih,dari 40". Namun jika hanya di taruh di dalam kamar tidur maka lebih baik cari yang ukuran 24" agar tidak memakan tempat. Tapi semua itu kembali lagi ke bajet yang anda punya.

2). Memilih Merek TV
Setelah anda menyiapkan bajet, kemudian brouwsing merek TV yang sesuai dengan bajed yang anda punya. Cocokan keduanya. Hal ini tujuannya adalah untuk bahan pertimbangan kualitas gambar yang dihasilkan dan fitur lainya, karena di display toko akan tetera beberapa merek yang mungkin akan membingungkan anda jika belum mengetahui dari fitur yang diberikan oleh produk tertentu. Untuk itu anda harus mempelajari kekurangan dan kelebihan merek TV.

3). Jenis TV
Mungkin hal ini juga berkaitan dengan bajet, jika bajet anda di bawah satu jutaan maka pilihlah TV tabung, namun jika di atas itu maka bisa membeli TV yang led TV. Sebagai saran untuk membeli TV saat ini lebih baik pilih jenis TV yang memiliki teknologi led TV. Fitur yang di tawarkan mengkin lebih baik dari TV crt biasa. Bajet yang mungkin kurang, lebih baik di pending saja untuk memilih TV yang lebih baik daripada  TV crt akan bros listrik. Selain itu juga CRT TV akan memakan tempat bila diletakan di ruangan sempit.

4). Refrensi harga TV
Ketika anda sudah menemukan kesesuaian antara bajet dan jenis TV yang akan di beli, maka carilah refrensi harga TV yang akan menjadi tujuan di beli. Hal ini bertujuan agar anda bisa memprediksi bajet dan bisa nego jika harganya jauh dari standar refrensi.

Dan itulah beberapa hal yang perlu diperhatikan sebelum membeli TV. Semoga anda tidak bingung setelah sampai di toko elektronik.

Perjalanan Saya Memperoleh Ilmu Servis Elektronik

Dulu ketika pertama mengenal dunia elektronik

Saya mengenal elektronika pada saat itu ada yang bermasalah dengan radio /tape kompo yang mati. Dari situlah saya mulai penasaran tentang apa yang membuat sebuah radio bisa menghasilkan suara. Rasa penasaran itu membuat saya ingin membuka radio tersebut untuk diperbaiki. Namun yang terjadi pada radio tersebut malah tambah parah, yaitu ada asap yang mengebul dari mesin radio tersebut. "Hahaha!" .

Waktu berlalu, saya malah tambah penasaran dengan elektronika. Korban pertama radio, kemudian saya mulai mencari korban baru. Karena penasaran saya semakin meningkat, saya menemukan sebuah TV hitam putih merek national milik kakek saya yang kebetulan masih hidup normal namun sudah tidak terpakai lagi.  pertama membuka TV tujuannya pada saat itu adalah untuk mengetahui apa isi dari sebuah pesawat TV. Setelah saya membuka TV tersebut kemudian saya membersihkan moboard TV menggunakan kuas. Lalu yang terjadi pada saat saya mencoba menyalakan malah TV tersebut mati total. Perasaan saya mulai resah dan merasa bersalah. Mulai dari saat itu saya ingin sekali mengobati rasa bersalah tersebut dengan cara harus bisa menghidupkan TV national milik kakek saya yang awalnya hidup setelah saya bersihkan malah mati total. Berhari hari saya oprek namun tidak ada hasil.

Kegagalan menghidupkan TV yang rusak itu membuat saya mencari cara bagaimana mengatasi TV mati total dengan cara mencari informasi dari sebuah bengkel elektronik. Namun tidak ada hasilnya malah tambah parah.

Berbulan Bulan saya membiarkan TV dalam keadaan mati. Saya terus berfikir mencari solusi dari permasalah TV mati. Akhirnya saya menemukan sebuah jalan keluar dari masalah ini yaitu mencari sebuah kursus reparasi elektronik. Kebetulan saya menemukan seorang teman yang mengajak untuk mencari keterampilan di balai latihan kerja di kabupaten. Ketemulah sebuah jurusan yang saya harapkan yaitu reparasi elektronik.

Satu Bulan saya belajar di balai, di sana saya mulai mengenal elektronika dasar yang sesungguhnya. Mulai dari mengenal simbol komponen, mengenal berbagai rangkaian, penggunaan AVO Meter. Jika dulu hanya menggunakan tespen sebagai penanda arus , kini sudah mengerti bagaimana mengukur tegangan. Ternyata menggunakan tespen di rangkaian elektronik adalah kesalahan terbesar saya.

Sampailah pada materi yang saya cari selama ini yaitu materi reparasi televisi. Dalam pembelajaran reparasi TV, saya mulai kembali mengambil TV hitam putih yang mati karena kebodohan saya di masa lalu. Namun dengan teori yang ada ternyata tidak sesuai dengan apa yang saya fikirkan. TV yang mati tersebut belum bisa teratasi dengan teori yang saya dapatkan di balai latian kerja jurusan elektro. Ternyata materi yang saya pelajari tidak sesuai dengan praktek.

Setelah saya lulus dari kursus tidak serta merta saya bisa memperbaiki perangkat elektronik. Berbagai kendala saya alami. Hari demi hari saya terus belajar memperbaiki perangkat elektronik. Saya masih ingat waktu itu pertama kali mendapat pasien berupa sebuah amplifier merek primo, yang mana ampli tersebut gagal saya servis. Akhirnya saya mencoba mengganti mesin power speaker aktive. Solusi yang saya lakukan ini ternyata berhasil. Disitu lah saya mulai menerima reparasi perangkat elektronik, meski kadang barang yang saya service tidak berhasil.

Satu tahun berlalu dengan cepat. Trial error saya jalani dengan pasti kadang terbesit ingin menyerah dan memilih profesi yang lain. Di saat saya ingin menyerah dalam usaha, ternyata ada sebuah jalan yang di berikan oleh Tuhan yaitu bekerja di sebuah toko elektronik. Di toko itulah saya belajar dengan seorang teknisi yang sudah berpengalaman selama beberapa puluh tahun bekerja sebaga tuser elektro. Saya belajar banyak hal darinya. Yang paling banyak saya dapat darinya adalah teknik mereparasi TV.

Di toko terus berdatangan perangkat elektronik dari pengguna, setiap hari saya membantu servis elektronik. Dalam jangka waktu setengah tahun berjalan saya mulai bisa mereparasi TV tanpa bantuan dari rekan tuser.

Ketika saya sudah sedikit menguasai  teknik reparasi TV saya kembali mengambil TV national yang sempat saya tinggalkan beberapa Bulan. Ternyata setelah saya tahu teknik reparasi TV permasalahan TV national mati total ini hanya disebabkan oleh retaknya beberapa solderan pada kaki komponen di area regulator.

Sampai saat ini TV national dari kakek saya masih saya simpan sebagai saksi perjuangan saya memperoleh ilmu pengetahuan elektronik. Karena tanpa TV hitam putih merek national saya tidak menjadi tukang servis elektronik. Mungkin lain cerita jika TV tersebut tidak mati.

Pelajaran yang dapat kita ambil dari kisah saya diatas ialah, bahwa segala sesuatu membutuhkan ilmu pengetahuan dan pengalaman!!!! Otodidak sebenarnya bisa namun akan terlalu banyak biayaya trial error.

Sampai saat ini, saya masih berkecimpung di dunia elektronik terutama servis TV. Suka dan duka terus saya jalani. Meski terkadang saya ingin menyerah dengan semua itu. Namun sekarang servis elektronik, saya jadikan sebagai pekerjaan sampingan untuk sedikit menolong tetangga di desa saya. Ini saya lakukan semata-mata  karena hobi, bukan karena uang.

Servis memang membutuhkan kesabaran dalam menghadapi segala kerusakan yang ada. Jika dilihat secara prospek bisnis, servis elektronik tidak menjanjikan jika dijadikan pekerjaan utama terutama di desa. Kebetulan saya mengalami hal ini. Namun bisnis servis elektronik jika dilakukan dengan sungguh-sungguh tidak menutup kemungkinan bisnis ini menjanjikan. Terutama di kota-kota besar, karena di kota target pasar nya luas.

Sedikit cerita tentang bagaimana saya memperoleh ilmu servis elektronik di atas mudah-mudahan bisa menjadi inspirasi untuk anda semua. Saya di sini hanya berbagi pengalaman tentang perjuangan saya memperoleh ilmu elektronik. Dari kisah yang saya ceritakan dapat disimpulkan bahwa di dalam kehidupan ini segala sesuatu membutuhkan perjuangan, tidak ada yang instan. Mie instan saja butu perjuangan untuk membelinya, kemudian setelah bisa di beli harus dimasak, untuk memasaknya saja membutuhkan api, air. Ya kan?
Thanks!

18 May 2017

Jenis Rangkaian Inverter Sederhana 50 watt dan 220 watt

Inverter adalah sebuah komponen elektronika daya yang dapat merubah arus tegangan searah (DC) menjadi arus tegangan bolak-balik (AC). Inverter memiliki jenis yang cukup beragam. Mulai dari inverter yang dapat menghasilkan tegangan bolak-balik (AC) saja, atau yang biasa disebut dengan push-pull inverter.

 Hingga jenis inverter yang mampu menghasilkan tegangan sinus murni, tanpa harmonisasi. Sementara berdasarkan jumlah fasanya, atau jumlah output inverternya. Inverter sederhananya memiliki sebanyak 3 jenis fasa. Yaitu inverter 1 fasa, adalah inverter yang memiliki output 1 fasa. Inverter 2 fasa, yaitu inverter yang memiliki output 3 fasa. Terakhir adalah inverter multifasa. Fungsi dari inverter itu sendiri, selain untuk mengubah arus DC menjadi arus AC, inverter juga dapat menurunkan dan menaikkan tegangan listrik. Namun terkadang inverter yang dijual di pasaran, tidak memiliki spesifikasi ataupun hasil yang diinginkan pengguna. Jadi untuk memiliki inverter dengan spesifikasi seperti yang diinginkan juga untuk menghemat biaya, diperlukan cara untuk dapat membuat rangkaian inverter sederhana.

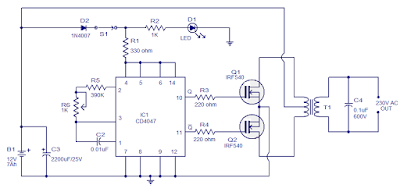

Rangkaian inverter output 50 watt


Gambar di atas adalah rangkaian inverter sederhana yang sangat berguna untuk traveler ataupun orang-orang yang menyukai kegiatan outdoor seperti berkemah, mendaki, dll. Inverter ini biasanya digunakan untuk menaikkan tegangan dari aki kendaraan motor ataupun mobil agar dayanya dapat dimanfaatkan untuk menyalakan lampu, stopkontak, ataupun peralatan elektronik lainnya yang membutuhkan daya listrik ketika berada di luar ruangan. Rangkaian ini menggunakan 2 transistor power dan memiliki output kurang lebih sebesar 50 watt. Komponen yang digunakan antara lain, pada transistor menggunakan 2N3055, pada resistor 1 dan 2 menggunakan resistor yang memiliki daya 330 ohm, 2 watt, trafo yang digunakan adalah trafo stepdown primer AC 230V – sekunder AC 12V-0-12V (CT 12V), dan menggunakan aki kering yang memiliki daya sebesar 12V namun dapat ditambah kan dayanya sesuai dengan jenis kebutuhan.

Rangkaian inverter output 220 watt

Pada rangkaian inverter ini, memiliki daya sebesar 220 watt dan secara umum inverter ini mampu menahan hingga +/- 500 watt. Rangkaian ini juga sangat bermanfaat digunakan pada kegiatan berkemah, camping ataupun kegiatan outdoor lainnya, yang membutuhkan listrik dengan watt yang lebih besar. Batrai yang digunakan tetap sama, yaitu aku kering yang memiliki daya sebesar 12V. Transitor yang digunakan dalam rangkaian inverter ini tetap menggunakan transitor 2N3055 sama dengan rangkaian sebelumnya.


Kemudian komponen-komponen rangkaian inverter yang dibutuhkan antara lain, resistor 1 dan 2 menggunakan 10 ohm, 5 watt pada resistor 3 dan 4 menggunakan 180 ohm, 1 watt. Kapasitor 1 dan 2 sebanyak 68uF dengan baiknya menggunakan jenis kapasitor tantalum. Menggunakan trafo stepdown primer AC 230V – sekunder AC 12V-0-12V (CT 12V). Daya dari rangkaian inverter ini masih dapat dimodifikasi lagi tergantung dengan bagaimana transistor Q1 dan Q2 yang digunakan, hal ini juga bergantung dengan besarnya transformator T1 atau trafo yang digunakan. Jika ingin daya yang dikeluarkan lebih besar lagi, dapat dilakukan dengan cara mengganti transistor Q1 dan Q2 juga transformator T1 dengan nilai yang lebih besar lagi.  Untuk keamanan, cukup tambahkan sekring pada rangkaian tersebut. Dikaranakan keluaran dari inverter ini memiliki tegangan yang cukup tinggi. Sehingga apabila terjadi hubungan arus pendek pada keluarannya, tidak akan merusak rangkaian inverter tersebut, terutama pada batrai atau akinya.

Demikianlah beberapa informasi dari informasi rangkaian inverter sederhana yang mungkin dapat berguna bagi anda. Semoga beranfaat untuk anda.

16 May 2017

Solusi semua kerusakan yang sering terjadi pada TV LG


Daftar kerusakan yang sering terjadi pada TV LG dan solusinya

Daftar kerusakan yang sering terjadi pada TV LG dan solusinya
1. Transistor horisontal Q402 C6090/C6092/C6093,Saat start langsung konslet cek/ganti : - C414 183/2000V - D405 RU4DS
2. gambar melebar kesamping kanan/kiri cek/ganti : - C406 183/630V - D407 RU4AM - Q405 KTC4370 - ic TDA8145 - epprom
3. Susah start cek/ganti : - elco C826 1000uf/16V - ic KA78R09 - C850 1000uf/16V


TV LG 21" chassis mc059a dengan ic single LG691
kerusakan Gambar cacat vertikal ada garis putih dan melipat bagian atas. Curiga kerusakan dari area vertikal out put dengan mencoba mengganti elko-elko dan dioda pump up. Ternyata masih tetap belum memndapatkan hasil. Setelah itu coba mengukur output dari ic 78R09. Lho kok keluar 11,5v sedangkan inputnya 11,7v. Nah ini yg menjadi biangnya masalah. Seharusnya out yang berada di pin 2. 9v. Setelah pergantian ic 79R09 Out put terukur 9v dan Gambar kembali Normal

Daftar kerusakan tv LG ultra slim model : 14FU7AB ic OICTMSA003F/LG631 9R 58R7
  • 1. susah start cek/ganti : - elco C826 2200uf/16V - elco C850 470uf/16V
  • 2. garis2 hitam atas layar cek/ganti : - elco C307 100uf/35V
  • 3. tv start 5-10 menit standby sendiri cek/ganti : - elco C408 2.2uf/160V - ic 806 KIA78R09
  • 4. gambar gelap cek/ganti : - capasitor C908 122/2kv - R 406 240K 5. gambar ada suara tak ada cek/ganti : - speaker - ic 601 LA4207 - sermode..
  • 5. sekedar data tambahan daftar komponen :
   A. STRW6753
   B. ic vertikal LA78040
   C. Flyback BSC25-N0674 pin out :
       1. colector
       2. 180V
       3. 110V
       4. GND
       5. N.C
       6. 26V
       7. N.C
       8. ABL
       9. Heater
       10. AFC.
Tuner 6700MF0018B/TAEA-GOO1D jenis PLL/FS.

   Daftar kerusakan TV LG pearl black model : 21SA3AD-T4 ic micon : EAN60681602 LV76211 3C 5BJ2 memakai :
  • ic audioTDA7297SA,
  • Ic regulator STRW 6554A,
  • Transistor horisontal ST1510,
  • Tuner 6700MF0018G/ TAEA-G201D
 Kerusakan yang sering terjadi beserta solusinya :
1. susah start cek/ganti : - C826 1000uf/25V - C850 1000uf/16V
2. garis2 mendatar atas layar tv cek/ganti : - C307 100uf/35V - ic vertikal LA78141
3. blanking/garis2 buku cek/ganti : - elco C540 10uf/250V - katoda R/G/B tabung
4. garis mendatar cek/ganti : - ic LA78141 - Dioda pump-up pin 2 ke pin 6 ic vertikal
5. tv sering mati sendiri cek/ganti : - ic STRW6554A
6. out regulator drop cek/ganti : - elco C841 22uf/50V - transistor horisontal Q402 ST1510 - FBT BSC25-N1534
7. transistor horisontal saat start langsung konslet cek/ganti : - C414 123/2000V - D406 RU4AM
8. gambar melebar kesamping cek/ganti : - D407 RU4AM
9. gambar melengkung kedalam cek/gnti : - C406 563/630V
10. gambar menyempit berdiri ditengah cek/ganti : - D406 RU4M - C412 204/400V

11. pin protect : - Q403 BF421 protect B+115V - Q301 1201 protect V-sync - Q16 C5343 protect utama ada di pin 29 ABN ic LV76211 3C terukur normal 4.98V

12. berikut data tegangan normal dari beberapa ic :
    A. ic vertikal LA78141
         pin 1: 2.04V
         pin 2 : 26.6V
         pin 3 : 2.6V
         pin 4 : GND
         pin 5 : 13.4V
         pin 6 : 27.1V
         pin 7 : 2.04V

 B. ic 804 KIA78R09
         pin 1 : 11.08V
         pin 2 : 8.92V
         pin 3 : GND
         pin 4 : 4.69V

C. opto PC817
     pin 1 : 11.08V
     pin 2 : 10.08V
     pin 3 : 7.27V
     pin 4 : 21V

13. out regulator Acmatic
      114.1V
      11.08V
      14.3V

14. FBT
      1. COL
      2. 180V
      3. 115V
      4. GND
      5. Inner/N.C
      6. 26V
      7. N.C
      8. ABL
      9. Heater
      10. AFC

Catatan kerusakan klasik TV LG 14FU7AB.

Sering kita menjumpai dengan kerusakan hanya garis horisontal saja, yang mana sering kali ujung-ujungnya kerusakan terjadi pada IC micom nya LG631 9R. Tapi rekan-rekan harus tetap cermat dengan asas praduga tak bersalah. ini dapat lemparan dari temen kasus serupa sudah dibelikan Micom dan dipasang akan tetapi tetap garis mendatar saja. Setelah cek dan ricek, V amp ke yoke normal, nah setelah cek Kaki V ramp di IC MICOM short ke ground. Ternyata C 22nf ke ground short. Setelah pergantian pemain tv pun membuka.
Lumayan dapat bonus MICOM LG631 9R. Ini juga data eprom nya, sering juga type ini kerusakan terjadi pada data epromnya.

LG ULTA SLIM 14FU7AB IC : OICTMSA 003F LG631 9R 58R7 9FAOJ

  • MEMORI :24C16
  • STR : STR6753
  • IC VERT : LA78040
  • FLYBACK : BSC 25-N0874
  •
SETING PASSWORD :
  MENU DI TV MENU DI REMOT SETING NORMAL
     RF AGC 31
     H POS 4 V
     POS 5 V
     SIZE 50
     R BIAS 83
     G BIAS 165
     B BIAS 57
     R DRIVE 54
     G DRIVE 8
     B DRIVE 74 V
     LIN 20
     VS-CORR 10 V
     COMP 3
     H BLK L 0
     H BLK R 3
     AFC GAIN 0
     H FREQ 15
     CD MODE 0
     VBLK SW 0
      FBV SW 1
      YC FILTER 2
      Y APF 0
      C SYSTEM 0
      CVCO 4
      PAL APC 0
      S TRAP SW 1
      VIF SYS 1
      VCO FREQ 28
      SIF SYS 1
      SUB BIAS 45
      BRIGHT 64
      ABL 1
      BRI STOP 0
      ABL TH 4
      RGB TEMP 0
      COR GAIN 3
      PRE SHOOT 0
      OVER SHOT 3
      Y GAMA 0
       DC REST 1
       B-S START 0
       B-S GAIN 2
       C BYPASS 0
       C KILL ON 0
       C KILL OFF 0
       C KILL OPER 7
       RB BAL 5
       RB ANG 5
       B-Y LEVEL 10
       B-Y LEVEL 11
       V LEVEL 7
       OVER MO SW 0
       OVER MO LE 8
       TINT TH 0
       Y TH 1
       Y GAIN 0
       R WIDE 0
       R OFFSET 0
       T DISABLE 1
       V TRANCE 0
       A MUTE 0
       V MUTE 0
       SYNC KILL 0
       V KILL 0
        FSC SW 0
        GRAY 0
        CROOS BW 0
        H TONE 0
        RGB BLK 0
        C EXT 0
        CRGB IN 0
        AUDIO SW 0
        VOL FIL 0
        FM MUTE 0
        IF AGC 0
        A-OUT SW 1
        DE-EMPH 0
        FM GAIN 0
        VOLUME 126
        S TRAP 4
        C TRAP 4
        FLESH 0
        OSD CONT 0
        OSD POS 38

   MENU Option 1
        DVD 0
        TURBO ME 0
        V-CURVE 0
        V-MUTE 0
        EYE 0
        NICAM DT 0
        S ND MUTE 1
        GAME 0

      Option 2
        TURBO 0
        ARC 0
        ZOOPR 0
        BLUE BACK 1
        SLIM 1
        AZ STEREO 1
        SHARP 0
        DVDN 6P 1

     Option 3
       FM TRAN 0
       NTSC 1
       DUAL SW 1
       SYNC KI 1
       SND FL 1 0
       SND FL 2 0
       PS2NCLR 1
       XDMENU 0

    Option 4
       SYSTEM 4
       MULTI SND MODE 0
       MONO AV 1 AV 1
       LOC KEY 1 6
       KEY COLORT 1
       PLL DIV 31

    Option 5
       FM PRE 6
       NICAM PRE 7
       SCART PRE 2
       A2FM TH 5
       FIRST TH 10
       ZWT THRE 7


 Daftar kerusakan TV LG FLATRON model : 21FC1CG-HT,chasis MC-059A/B
memakai ic : OICTMSA003F/LG631 9R/58R7
1. Regulator output drop cek/ganti : - transistor horisontal Q402 C6090 - FBT 6174V-6006W/BSC25-N0352 - IC802 L817/opto - C810 33uf/50V

2. TV kadang2 standby sendiri cek/ganti : - C408 2.2uf/160V - ic804 KIA78R09

3. gambar normal suara kadang2 kemrosok/saat start pertama langsung keras/maximal padahal volume masih nol/suara kadang2 hilang cek/ganti: - cabut jumper kawat J619 ganti pakai R 100-180 ohm di pin 17 ic 701 LV1116N

4. Protect : - Q403 F421 protect B 115V akan aktif potect jika tegangan B 115V drop biasanya disebabkan elco C810 33uf/50V turun kapasitas/regulator bagian primer - R306 82K dan Q301 C103 akan aktif protect jika tegangan di pin 3 ic 301 LA78141/LA78041 drop dibawah 2 V karena ic vertikal konslet/ic LG631- 9R rusak V-ramp - protect juga bisa disebabkan oleh turunnya kapasitas elco C409 220/10V - untuk mempercepat analisa protect cabut solderan dikaki colector transistor Q16 C103 - pin protect utama pin 25 terukur normal 4.8V

5. transistor horisontal Q402 C6090 selalu short saat pertama start cek/ganti : - C414 772/1600V - FBT 6174V-6006W - cek B 115V over tidak??

6. gambar melebar keatas cek/ganti : - elco C312 0.47uf/50V

7. gambar ada garis2 putih atas layar cek/ganti : - elco C307 100uf/35V

8. gambar kadang melebar dan menyempit cek/ganti : - D302 ic verrtikal

9. gambar cacat bantal horisontal cek : - yoke vertikal biasanya putus sebelah

10. gambar garis berdiri/vertikal cek/ganti : - yoke horisontal - solderan soket yoke horisontal - C412 364/400V - L401&L402

11. gambar garis mendatar/horisontal cek/ganti : - ic 301 LA78141/78041 - FR301 0.22 ohm R fuse B 26V - tegangan 5V pin 35 ic 501 LG631 9R

12. gambar gelap cek/ganti : - R547 100K - C902 122/2KV screen/G2 - tabung - heater

13. gambar polos putih tanpa OSD/display cek/ganti : - C540 4.7/250V - tegangan pin 35 ic LG631 9R harus ada 5V

14. gambar blanking/garis2 warna merah/yg lain cek/ganti : - Q901/Q902/Q903 C2482 - R 912/R917/R923 15K/1watt
15. beberapa catatan komponen :
A. ic 801 STRW6753
B. ic 501 LG631 9
C. ic 301 LA78141/78041
D. ic 701 LV1116N
E. ic 804 KIA78R09
F. ic 801 LA42072N/ic audio amplifier
G. ic02 24C16
H. ic 803 KIA7805
I. FBT 6174V-6006W pin out :
   - Colector
   - B 180V
   - B 115V
   - GND
   - B 12V
   - B 26V
   - N.C
   - ABL
   - Heater
   - AFC
J. data tegangan regulator :
  OUTPUT :
   108.8V
    10.1V
    12.7V

  OPTO :
    pin 1 : 10.1V
    pin 2 : 9.1V
    pin 3 : 7V
    pin 4 : 14.7V

 IC STRW6753 :
   pin 1 : 278V
   pin 2 : GND
   pin 3 : 15.64V
   pin 4 : 0.08V
   pin 5 : 0.83V
   pin 6 : 0.83V

IC 804 KIA78R09
  pin 1 : 10.18V
  pin 2 : 8.93V
  pin 3 : GND
  pin 4 : 4.72V

IC803 KIA7805
  pin 1 : 7.25V
  pin 2 : GND
  pin 3 : 4.91V

TUNER
  AGC : 4.25V
  VT : 8.78V
  ADR/GND SCL : 4.23V
  SDA : 4.23V
  Band1 : 5.02V
  Band2 : 5.02V
  LNA : 0.63V
  B 33V : 27.7V
  N.C IF out : 0V

FBT
  Colector : 108V
  B 180V : 176.9V
  B 115 : 108.4V
  GND
  B 12 V
  N.C B 26V : 24.2V
  N.C ABL : 75.6V
  Heater : 2.9VAC
  AFC : 12.5VAC

IC LG631 9R
   pin 1 : 1.96V SIF OUT
   pin 2 : 2.01V VIF AGC
   pin 3 : 3.08V SIF IN
   pin 4 : 2.42V SIF FIL
   pin 5 : 2.32V FM OUT
   pin 6 : 1.32V AUDIO OUT
   pin 7 : 2.18V SIF AGC
   pin 8 : 4.88 VCC5V
   pin 9 : 2.21V IN AUDIO
   pin 10 : 4.88 ABL IN
   pin 11 : 8.08 VCC RGB
   pin 12 : 1.41V R-OUT
   pin 13 : 1.39V G-OUT
   pin 14 : 3.11V B-OUT
   pin 15 : 0.38V N.C
   pin 16 : 2.11V V-RAMP
   pin 17 : 2.33V V-OUTPUT
   pin 18 : 1.59 V VCO-REF
   pin 19 : 4.86V H- VCC
   pin 20 : 2.5V H-AFC
   pin 21 : 0.4V H-OUT
   pin 22 : GND
   pin 23 : 1.67V GAME
   pin 24 : 1.8V GAME CLK
   pin 25 : 5.06V ABNORMAL
   pin 26 : 5.07V ID
   pin 27 : 0.25V
   pin 28 : 4.94V
   pin 29 : 4.73V
   pin 30 : 0V
   pin 31 : 4.23V SDA memori
   pin 32 : 4.23V SCL memori
   pin 33 : 1.99V X IN
   pin 34 : 2.54V X out
   pin 35 : 5.06V VDD
   pin 36 : 0V MUTE
   pin 37 : 4.13V
   pin 38 : 1.93V
   pin 39 : 5.07V KEY IN
   pin 40 : 4.51V RESET
   pin 41 : 2.94V PLL
   pin 42 : GND
   pin 43 : 4.83V VCC
   pin 44 : 1.15V FBP-IN
   pin 45 : 2.41V EXT B
   pin 46 : 2.51V EXT G
   pin 47 : 2.55V AGC FIL
   pin 48 : 2.51V Y-IN
   pin 49 : 2.53V CB- IN
   pin 50 : 2.74V XTALL 4.433619
   pin 51 : 2.53V CR-IN
   pin 52 : 2.41V VIDEO OUT
   pin 53 : 3.41V C APC FIL
   pin 54 : 2.51V EXT VIDEO
   pin 55 : 4.89V VCC
   pin 56 : 2.67V INT VIDEO
   pin 57 : .2.29V PLL ACL FIL
   pin 58 : 2.35V APC FIL
   pin 59 : 4.65V AFT
   pin 60 : 4.65V VIDEO OUT
   pin 61 : 4.25V RF AGC OUT
   pin 62 : GND
   pin 63 : 2,81V VIF2
   pin 64 : 2.81V VIF1

 IC LV1116N
   pin 1 : GND
   pin 2 : 2.619V A-IN
   pin 3 : 2.70V R-IN
   pin 4 : 2.70V
   pin 5 : 2V
   pin 6 : 2.7V
   pin 7 : 2.7V
   pin 8 : 2.7V
   pin 9 : 2.7V
   pin 10 : 2.7V
   pin 11 : 2.67V
   pin 12 : 2.7V
   pin 13 : 2.7V
   pin 14 : 2.64V R-OUT
   pin 15 : 2.7V
   pin 16 : 2.7V
   pin 17 : 8.89V/5.44V
   pin 18 : 2.92V
   pin 19 : 4.23V SDA
   pin 20 : 4.23V SCL
   pin 21 : GND
   pin 22 : 2.73V
   pin 23 : 2.64V L-OUT
   pin 24 : 2.72V
   pin 25 : 2.66V
   pin 26 : 2.68V
   pin 27 : 2.68V
   pin 28 : 2.7V
   pin 29 : 2.7V
   pin 30 : 2.7V
   pin 31 : 2.7V
   pin 32 : 2.02V
   pin 33 : 2.7V
   pin 34 : 2.7V L-IN
   pin 35 : 2.7V IN-V
   pin 36 : 2.7V

IC LA78141
   pin 1 : 2.16V
   pin 2 : 24.2V
   pin 3 : 2V
   pin 4 : GND
   pin 5 : 12.1V OUT vertikal
   pin 6 : 24.5V
   pin 7 : 2.1V

IC AUDIO LA42072
   pin 1 : 11.94V
   pin 2 : 0V IN- L
   pin 3 : GND
   pin 4 : 0V IN - R
   pin 5 :VCC 4.91V
   pin 6 : 0V MUTE
   pin 7 : 12.79V VCC1
   pin 8 : 6.02V out SP - L
   pin 9 : 5.82V out SP L
   pin 10 : GND
   pin 11 : 5.6V out SP - R
   pin 12 : 5.8V out SP - R



TV LG pearl black model : 29FU1RL,ic TDA12XXX/ic zigzag

kerusakan awal setiap dinyalakan pagi-pagi suara sama sekali gak ada baik untuk channel maupun in video,bongkar tv cek speaker normal terukur 8 ohm,lihat fisik komponen ada 3 elco hamil diantaranya C822 1000uf/10V filter tegangan 1.8V out pin 2 ic 823 S11733P,C808 470uf/25V B 14V,C415 1000uf/25V B 14V vcc vertikal setelah pergantian 3 elco tersebut tv dah ok,gambar suara normal kesimpulan : penyebab suara kadang hilang adalah tegangan 1.8V yang drop karena elco C822 turun kapasitas


TV LG pearl black model : 21SA3AD-T4
 menggunakan komponen :
    1. ic 501 EAN60681602/LV76211 3C/5BJ2
    2. ic 02 memori 24C16
    3. ic 804 KIA78R09
    4. ic 805 KIA7805
    5. ic 04 78L05
    6. ic 301 LA78141
    7. ic 810 STRW6554
    8. ic 601 TDA7297
    9. FBT BSC25-N1534 pin out :
        Colector/H-out B 180V
        B 115V
        GND
        B 12V/inner B
        26V
        N.C
        ABL
        Heater
        AFC
   10. Transistor protect Q16 C5343
         protect B 115V Q403 BF421
         pin protect utama pin 29 ic LV76211 3C terukur normal 4.96V
   11. output regulator : 113.8V 11.02V 14.2V
   12. ic STRW6554
          pin 1 : 278V
          pin 2 : GND
          pin 3 : 21V
          pin 4 : 3.9V
          pin 5 : 1.7V
          pin 6 : 0.15V
   13. opto
          pin 1 : 10.05V
          pin 2 : 11.07V
          pin 3 : 7.35V
          pin 4 : 21V


  Data tegangan regulator acmatic tv LG pearl black slim model : 21FU3RL,
ic EAN57153403/LV76213 3C 5A73,

ic STR 6554
    pin 1 : 276V
    pin 2 : GND
    pin 3 : 19.55VDC
    pin 4 : 3.85VDC
    pin 5 : 1.71VDC
    pin 6 : 0.1VDC

opto PC 817
    pin 1 : 11.14V
    pin 2 : 10.11V
    pin 3 : 6.89V
    pin 4 : 19.55V

ic vertikal LA78141
    pin 1 : 2.2V
    pin 2 : 28.7V
    pin 3 : 2.9V
    pin 4 : GND
    pin 5 : 15.1V
    pin 6 : 29.1V
    pin 7 : 2.2V

ic EW KA393
    pin 1 : GND
    pin 2 : GND
    pin 3 : GND
    pin 4 : GND
    pin 5 : EW IN 3.2V
    pin 6 : FBP 2.8V
    pin 7 : EW OUT 3.0V
    pin 8 : 28.7V

colector/drain transistor K2961 EW 7.6V

out ACmatic
    + 113.5V
    + 11.1V
    + 19.6V


Data pin protect tv LG model : 21FL2RG,
ic LG631 9R/58R7 :
Q403 F421 B 115V Q301 C103 sync vertikal D303 sync vertikal Analisa protect :
1. dropnya B 115V karena turunnya capasitas elco C810 33uf/50V acmatic
2. dropnya/hilangnya sinyal V sync pada pin 3 ic 301 STV9326,karena shortnya ic tersebut
3. normal tegangan pada pin protect utama ic LG631 9R,pin 25/pin ABN 4.8V
4. menonaktifkan protect lepas transistor Q16 berikut data komponen yg mungkin berguna :
   A. flyback 6174 13002/BSC24-3366J colector B 180V B 115V GND 12V/N.C B 26V N.C ABL Heater AFC
   B. ic vertikal STV9326 : 1. 2.17V 2. B 24.5V 3. 1.47V 4. GND 5. 13.32V 6. 24.8V 7. 2.17V
   C. ic micon chroma LG631 9R/sudah ada data pin outnya silahkan buka catatan lama
   D.ic switch AV/TV LA7958N
   E. ic tone LV1116N
   F. ic Sound ampli LA42072N
   G. ic regulator acmatic STRW6754


Data tegangan disocket TV LCD LG model : 19LD330-TA socket P201
saat ON :
N.C : 0V
ADIN : 1.58V
BDIN : 3.16V
EN : 0V
OLP : 0V
GND
+3.5 V
+3.5V
GND
GND
+15V
+15V

Socket LVDS T-CON
1 : 4.97 V
2 : 4.97 V
3 : 4.97 V
4 : 4.97 V
5 : 4.97 V
6 : GND
7 : GND
8 : GND
9 : 3.3V
10 : 0 V
11 : 3.3 V
12 : GND
13 : 1.13 V
14 : 1.27 V
15 : GND
16 : 1.23 V
17 : 1.18 V
18 : GND
19 : 1.13 V
20 : 1.27 V
21 : GND
22 : 1.13 V
23 : 1.28 V
24 : GND
25 : 1.13 V
26 : 1.27 V
27 : GND
28 : 0 V
29 : 1.64 V
30 : 0 V

NB : Saat standby pin di ADIN dan BDIN : 0 Volt.


Sumber : http://otokomtronik.blogspot.co.id/2016/03/catatan-kerusakan-yang-sering-terjadi.html
